美标固定球阀Q47F-150LBP
分享到：

美标固定球阀Q47F-150LBP

0577-67388818
产品详情
产品应用及性能规范：
设计与制造标准API 6D
压力温度标准ANSI B16.34
结构长度标准ANSI B16.10
连接法兰标准MSS SP-44-1996
试验与检验标准GB13927、JB/T9092
主要材料标准GB12230、GB12229
中法兰螺栓标准API 598

性能规范
压力等级（lb)

150300400600
试验压力（MPa)强度试验2.937.5810.015.0
密封试验2.075.527.3111.03
气压试验0.60.60.60.6
适用温度-196℃至550℃（注明：不同工况温度，选用不同的材质)
适用介质硝酸、醋酸、硫酸、碱液等腐蚀性气体液体介质

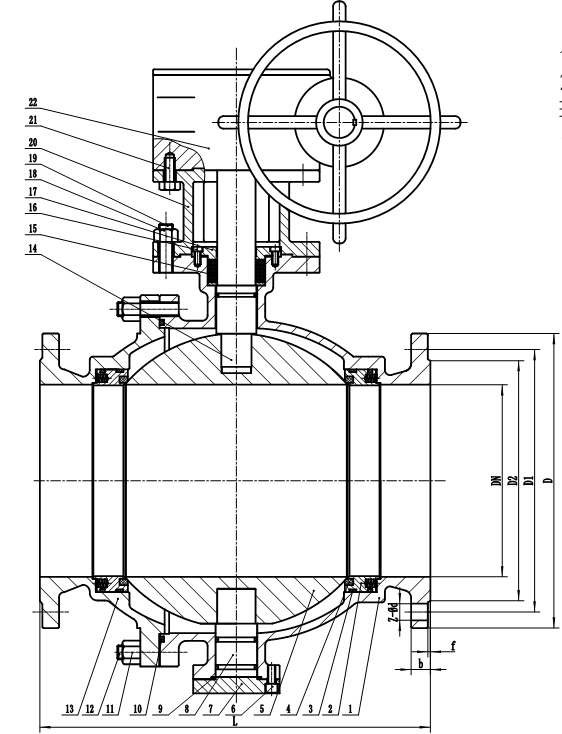

零件名称
1阀体CF8、CF8M、CF3M
2阀座支撑圈F304、F316、F316L
3O型圈NBR
4密封圈PTFE、PPL、PEEK
5球体F304、F316、F316L
6螺钉A193 B8
7后盖F304、F316、F316L
8下阀杆F304、F316、F316L
9O型圈NBR
10O型圈NBR
11螺母A194 8
12螺栓A193 B8
13阀盖CF8、CF8M、CF3M
14阀杆F304、F316、F316L
15填料PTFE
16螺钉A193 B8
17填料压盖CF8、CF8M、CF3M
18螺母A194 8
19螺栓A193 B8
20支架WCB
21螺钉A193 B8
22涡轮组合件


手动球阀涡轮球阀气动球阀电动球阀

Q47F-150LBPQ347F-150LBP Q647F-150LBP Q947F-150LBP单位：mm
口径结构长度法兰外圆中心距密封面外圆法兰厚度凸台高度孔径螺栓
DNLDD1D2bfdBolt
DN15








DN20








DN25








DN32








DN40








DN50178152120.59219/161.6194-M16
DN65190178139.510522.5/17.51.6194-M16
DN80203190.5152.512724/19.51.6194-M16
DN100229229190.5157241.6198-M16
DN125256254216186241.6228-M20
DN150394279241.521625.51.6228-M20
DN200457343298.5270291.6228-M20
DN25053340636232430.51.62612-M24



手动球阀涡轮球阀气动球阀电动球阀
Q47F-300LBPQ347F-300LBP Q647F-300LBP Q947F-300LBP单位：mm
口径结构长度法兰外圆中心距密封面外圆法兰厚度凸台高度孔径螺栓
DNLDD1D2bfdBolt
DN15







DN20







DN25







DN32







DN40







DN502161651279222.51.6198-M16
DN65241190.5149.410525.51.6228-M20
DN80283210168.512728.51.6228-M20
DN100305254200157321.6228-M20
DN125381279235186351.6228-M20
DN150403318270216371.62212-M20
DN20050238133027041.51.62612-M24
